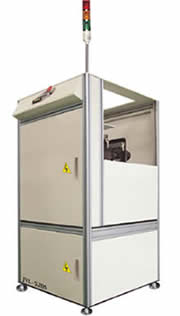

ベアボード供給装置（吸着式）
JVL-520S
積み重ねた基板を単体で、次工程の装置へ1枚ずつ供給します。特徴
上下の基本動作の工夫により作動時間を短縮。PCBガイドスティクにより、小型基板の脱落を防止。
最大搭載基板 200枚（標準的1.6mmの基板圧時）
基板の流れ方向：左→右/右→左、基準面：手前/奥 いずれにも対応します。
接続方法は、SMEMAにも汎用形式にも対応
どのような機器とでも連結できます。
外形図
仕様
| PCB SIZE (W*L) |
MAGAZINE CAPACITY |
DIMENSION (W*L*H) |
WIGHT |
|---|---|---|---|
| 50×50〜 250×330 |
200pcs-t1.6 | 570*520*1228 | 95 |
| PCB THICKNESS |
PCB FLOW |
CONTROL MODE |
AIR | POWER |
|---|---|---|---|---|
| t:0.4〜2.0mm | left to right or right to left (front side & rear side) |
Auto,Manual | 4〜6kgf/cm2 | 1PH AC100V, 50/60Hz |
オプション
自動幅調整。特別仕様はご相談に応じます。
指定色に対応いたします。
