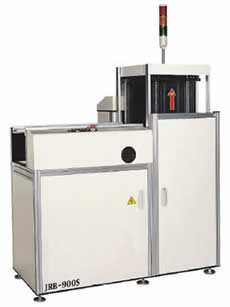

中間バッファ装置（マガジンラック式）
JRB-900S
実装工程間の中間バッファとして使用する装置です。特徴
マガジンラックバッファーは、基板を格納、待機、供給の機能。タクトタイムの異なる工程間に適しています。
マガジンラックへの出し入れは、スライドタイプとなります。
基板の流れ方向：左→右/右→左、基準面：手前/奥 いずれにも対応します。
どのような機器とでも連結できます。
接続方法は、SMEMAにも汎用形式にも対応。
外形図
仕様
| PCB SIZE (W*L) |
MAGAZINE CAPACITY |
MAGAZINE SIZE (W*L*H) |
DIMENSION (W*L*H) |
WIGHT |
|---|---|---|---|---|
| 50×50〜 250×330 |
1Rack | 318*355*570 | 460*1400*1000 (800) |
170 |
| PCB THICKNESS |
PCB FLOW |
PCB FEED PITCH |
CONTROL MODE |
AIR | POWER |
|---|---|---|---|---|---|
| t:0.4〜2.0mm | left to right or right to left (front side & rear side) |
4type: 10,20, 30,40mm |
Auto,Manual | 4〜6kgf/cm2 | 1PH AC100V, 50/60Hz |
オプション
自動幅調整機能特別仕様はご相談に応じます。
指定色に対応いたします。
