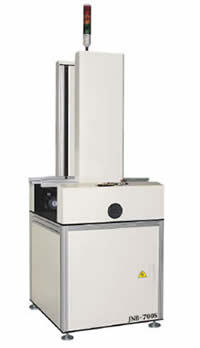

中間バッファ装置（チェーン付）
JNB-700S
実装工程間の中間バッファとして、または、検査機から搬送されてくる不良品基板の収納に使用します。特徴
簡単操作。小さな設備を実現。
基板の流れ方向：左→右/右→左、基準面：手前/奥 いずれにも対応します。
どのような機器とでも連結できます。
接続方法は、SMEMAにも汎用形式にも対応。
外形図
仕様
| PCB SIZE (W*L) |
PCB CAPACITY |
PCB HEIGHT IN U&L PART |
DIMENSION (W*L*H) |
WIGHT |
|---|---|---|---|---|
| 50×70 〜 250×330 |
32PCS 16PCS |
UPPER 25mm LOWER 12mm |
660*700*1675 | 150 |
| PCB THICKNESS |
PCB FLOW |
PCB FEED PITCH |
CONTROL MODE |
AIR | POWER |
|---|---|---|---|---|---|
| t:0.4〜2.0mm | left to right or right to left (front side & rear side) |
19.05mm 38.1mm |
Auto,Manual | 4〜6kgf/cm2 | 1PH AC100V, 50/60Hz |
オプション
マガジンラックの流れ（下段コンベア→上下稼動台→上段コンベア）を逆にする事も可能です。特別仕様はご相談に応じます。
指定色に対応いたします。
