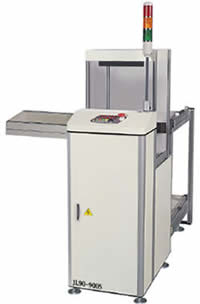

基板供給装置90°タイプ
JL90-900S
マガジンラックに収納された基板を次工程の装置へ１枚づつ提供します。特徴
簡単操作。実マガジンラックを下段コンベアで搬送し、
空マガジンラックを上段コンベアで搬出します。
マガジン切替時間は30秒以内。
基板の流れ方向：左→右/右→左
基準面：手前/奥 いずれにも対応します。
マガジンラック搬送方向を基板流れ方向と直角にして、ライン全長を短くできます。
接続方法は、SMEMAにも凡用形式にも対応。
どのような機器とでも連結できます。
外形図
仕様
| PCB SIZE (W*L) |
MAGAZINE CAPACITY |
MAGAZINE SIZE (W*L*H) |
DIMENSION (W*L*H) |
WIGHT |
|---|---|---|---|---|
| 50×50〜 250×330 |
5Rack (2Upper+3Lower) |
318*355*570 | 1771*925*1081 | 210 |
| PCB THICKNESS |
PCB FLOW |
PCB FEED PITCH |
CONTROL MODE |
AIR | POWER |
|---|---|---|---|---|---|
| t:0.4〜2.0mm | left to right or right to left (front side & rear side) |
4type: 10,20, 30,40mm |
Auto,Manual | 4〜6kgf/cm2 | 1PH AC100V, 50/60Hz |
オプション
マガジンラックの流れ（下段コンベア→上下稼動台→上段コンベア）を逆にする事も可能です。特別仕様はご相談に応じます。
指定色に対応いたします。
