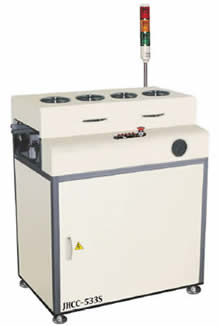

冷却コンベヤー
JHCC-533S
工程中で、冷却を行いながら下流の機器に基板を供給します。特徴
内部のストッパーとタイマーで冷却時間を調節できます。コンベヤー速度調節機能。
基板の流れ方向：左→右/右→左
基準面：手前/奥 いずれにも対応します。
どのような機器とでも連結できます。
接続方法は、SMEMAにも汎用形式にも対応。
外形図
仕様
| PCB SIZE (W*L) |
DIMENSION (W*L*H) |
WIGHT | PCB THICKNESS |
PCB FLOW |
CONTROL MODE |
AIR | POWER |
|---|---|---|---|---|---|---|---|
| 50×50〜 250×330 |
550*900*1050 | 100 | t:0.4〜2.0mm | left to right or right to left (front side & rear side) |
Auto Manual |
4〜6kgf/cm2 | 1PH AC100V, 50/60Hz |
オプション
自動幅調整。特別仕様はご相談に応じます。
指定色に対応いたします。
