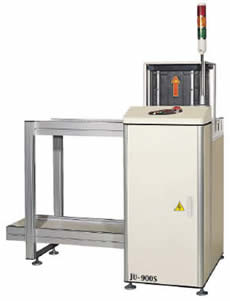

基板収納装置
JU-900S
上流工程から送られてきた基板をマガジンラックに収納します。特徴
簡単操作。空マガジンラックを上段コンベアで搬送し、実マガジンラックを下段コンベアで搬出します。
マガジン切り替え時間は30秒以内。
基板の流れ方向：左→右/右→左、基準面：手前/奥 いずれにも対応します。
マガジンラック搬送方向を基板流れ方向と直角にして、ライン全長を短くできます。
接続方法は、SMEMAにも汎用形式にも対応。
どのような機器とでも連結できます。
外形図
仕様
| PCB SIZE (W*L) |
MAGAZINE CAPACITY |
MAGAZINE SIZE (W*L*H) |
DIMENSION (W*L*H) |
WIGHT |
|---|---|---|---|---|
| 50×50 〜 250×330 |
5Rack (2Upper+3Lower) |
318*355*570 | 725*1570*1081 | 210 |
| PCB THICKNESS |
PCB FLOW |
PCB FEED PITCH |
CONTROL MODE |
AIR | POWER |
|---|---|---|---|---|---|
| t:0.4〜2.0mm | left to right or right to left (front side & rear side) |
4type: 10,20, 30,40mm |
Auto,Manual | 4〜6kgf/cm2 | 1PH AC100V, 50/60Hz |
オプション
マガジンラックの流れ（上段コンベア→上下稼働台→下段コンベア）を逆にすることも可能です。特別仕様はご相談に応じます。
（JUP-900S）フルカバー付きもあります。
指定色に対応いたします。
